天体写真撮影用結露防止ヒータの作成
１． 開発の背景：
・天体写真を撮影するのは天気の良い日が多い。そうした夜は放射冷却が多くレンズに結露する。この対策として懐炉や専用の電気ヒータなどが使われる。このうち電気ヒータ式は常時通電タイプが多く電源の確保が大変である。そこでレンズ近傍の温度と外気温度を測定し温度差によりヒータをオン・オフし小規模な電源で長時間撮影可能な結露防止ヒータを作成する。
２． 動作：
・外気温をレンズ近傍の温度を常時測定し、外気温−レンズ近傍温度が設定された温度差以上になった時にヒータへ通電する。
・ヒータ用電源と制御用電源は分離可能とする。
・冬季間の使用を考慮し氷点下でも使用できるようにする。
３． 部品：
| ＮＯ | 品名 | 仕様 | 数量 | 備考 |
| １ | マイコン | PIC16F88 | 1 | |
| 2 | 温度センサー | LM60B | 2 | -25℃〜125℃ |
| 3 | ＬＣＤキャラクタディスプレイ | SD1602 | 1 | |
| 4 | ＭＯＳ−ＦＥＴ | ２ＳＫ２２３２ | 1 | |
| 5 | 多回転半固定ボリューム | 500ｋΩ | 1 | 設定温度設定用 |
| 6 | 半固定ボリューム | 20ｋΩ | 1 | ＬＣＤ明るさ調整用 |
| 7 | ＬＥＤ | 赤 | １ | 制御電源表示用 |
| 8 | ＬＥＤ | 橙 | 1 | ヒータ電源表示用 |
| 9 | 抵抗1/4w | 330Ω | 1 | ＬＥＤ赤用 |
| 10 | 抵抗1/4w | １ｋΩ | 7 | |
| 11 | 抵抗1/4w | 100ｋΩ | 1 | ＭＯＳ−ＦＥＴプルダウン用 |
| 12 | 抵抗1/4w | 100Ω | 1 | LCD添付品 |
| １3 | トグルスイッチ | 1 | ||
| 14 | 基板・コネクタ等配線材 |

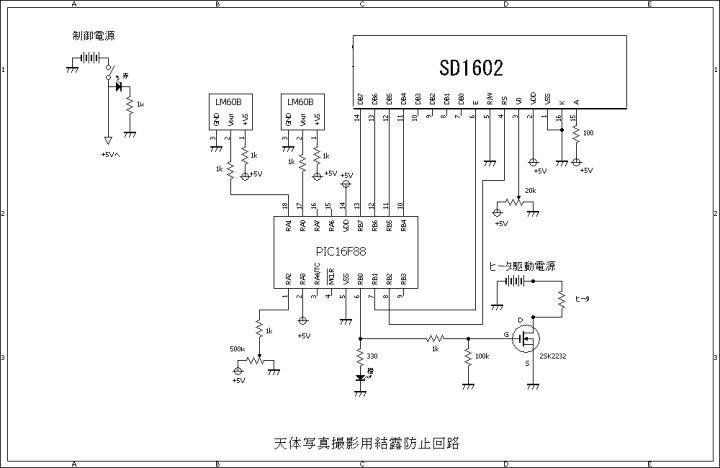

４．回路：
|
５．プログラム：プログラムダウンロードはこちらから
・ソース：keturo.c（メイン）
・分割ｃ：lcd_rb_h.c（ＬＣＤ制御用）
・ヘッダ：lcd.h（ＬＣＤ制御用）
６．統合開発環境
・ＭＰＬＡＢ ＩＤＥ：8.73ａ
・ＨＩ−ＴＥＣＨコンパイラ
・プログラマ：ＰＩＣＫｉｔ３
